DeepXは、2023年7月、オリエンタル白石株式会社（以下、オリエンタル白石）とともに、ニューマチックケーソン工法で使われる建機「ケーソンショベル」向けに、建機自動運転システムを開発し、実証実験を通してケーソンショベルを複数台同時に自動化でき、かつ、本システムが現場導入に必要な性能を満たしていることを確認しました。
（本記事は、「デジタルツインによるリアルタイムな3D可視化システムを現場で実証」にて紹介した取り組みを発展させたものを紹介しています。）


ニューマチックケーソン工法とは

ニューマチックケーソン工法（Pneumatic caisson method）のpneumaticは空気を、caissonは函（はこ）を意味します。本工法は、橋梁や建造物の基礎として、また、下水ポンプ場、地下調整池、シールドトンネルの立坑、地下鉄や道路トンネルの本体構造物として幅広く活用されています。地上で鉄筋コンクリート製の函（躯体）を構築し、躯体下部に作業空間を設け、掘削機や排土するためのアースバケットを設置し、掘削と排土および躯体の沈下を繰り返すことで、縦に掘り進めます。
特徴としては、作業空間への地下水の浸入を防ぐため、地下水圧に見合った圧縮空気を送り込んでおり、作業空間の気圧が高いため、遠隔施工が標準であるという点です。本実証の対象となるケーソンショベルは、ニューマチックケーソン工法で用いる掘削機を指します。



遠隔施工の課題と自動化の意義

近年、ニューマチックケーソン工法では、オペレータは遠隔操作用のカメラの情報をもとに、遠隔でケーソンショベルを操作し、施工をおこなっています。しかしながら、現場監督者が作業空間内の全体状況を正確に把握することが難しいという課題や、オペレータが地面までの距離感を掴めず作業効率が低下するという課題があります。１日の終わりに作業員が作業空間に入り、直接測量することが現場では未だに求められております。また、作業空間内の全体状況を一目で正確に把握することは難しく、また、地面までの距離感や形状を的確に把握しながら機械を操作するためには熟練のスキルを要する、と言われています。

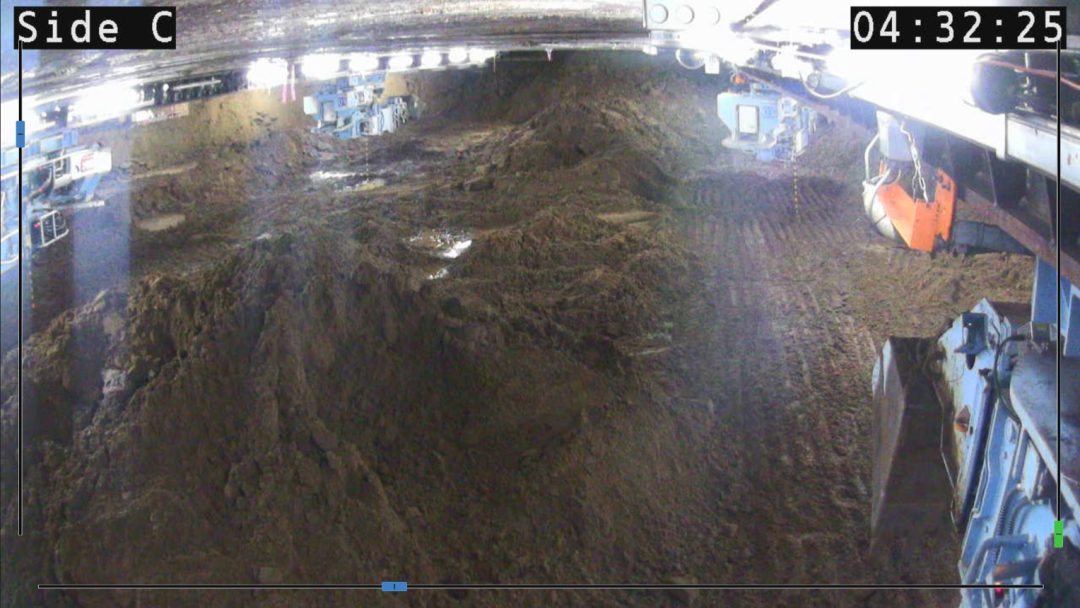

オペレータが操作に用いるカメラ映像に映る実現場の様子。

建設産業では、他産業と比べて、高齢化率が高く、現在から将来にわたり、働き手不足が大きな課題となっています。建設業全体で、働き手不足を解消すべく、省人化や自動化を推進する動きが強くなっています。その中で、建設機械の自動運転は、省人化や自動化、安全性の向上につながり、本業界の大きな課題を緩和・解消しうるとして期待されています。本取り組みは、ニューマチックケーソン工法において、施工のICT化、自動化を推進することでそうした課題を解決していくことを狙っています。


複数台の建機を安定かつ連続して自動運転でき、現場導入に必要な性能を満たしていることを確認

本実証では、開発した建機自動運転システムが現場導入に必要な性能を満たしていることを確認しました。
DeepXは、主に、ソフトウェアの開発や提供、それらを利用した現場でのインテグレーション業務を担いました。ソフトウェアについては、ベースとなるROS2を利用したロボットシステムに加えて、GUI、認識のアルゴリズム、開発検証のためのシミュレータを開発しました。その他の実証現場やハードウェアの手配等は、オリエンタル白石に対応いただきました。
今回開発したケーソンショベルの自動運転システムは、現場導入に耐えられる水準に安定かつ連続で、ケーソンショベルを操作し地山の掘削及び掘削した土の運搬を自動化できます。
以下では、本システムにおける代表的な機能と開発組織について紹介します。

A. 開発した自動運転システムの主な機能

A-1. リアルタイムなデジタルツイン可視化

本システムは、デジタルツイン形式でリアルタイムに、2つのケーソンショベルの位置と姿勢、および、地山の形状、高さを認識し、3次元に可視化できます。特に、ニューマチックケーソン工法に特徴的かつ重要な作業状況を示す指標である開口率も自動で計算できます。これにより現場作業者や監督者は現況をいつでもすぐに俯瞰的に確認でき、作業効率や管理効率が向上します。

A-2. 衝突防止

本システムには、ケーソンショベル同士の衝突を防止する機能があります。具体的には、2つのケーソンショベルが一定以上近づくと画面上にアラートを発し、また、さらに一定以上近づくと画面上に警告を発した上で動作が停止します。これによって、複数の建機の自動運転時だけでなく、自動運転と手動運転が混在する場合でも建機同士の衝突を防止することができ、作業全体の効率や安全性が向上します。

A-3. 作業内容を指定しやすいUI

ユーザは、リアルタイムに地山や建機を可視化する本システムのGUI上で、各ショベルごとに掘削エリア（どの土を掘るか）及び排土エリア（掘った土をどこに運ぶか）を指定し、自動運転開始ボタンをクリックするするだけで自動運転ができます。自動運転開始後、本システムが 1) 機械を動かす軌道を地山の形状などを考慮し自動で算出し、2) 算出された軌道に従って建機が自動に動き、3) 一連の動作として指定された領域で掘削及び排土を自動で連続して行うことができるようになっています。

A-4. 複数台同時自動操作

ユーザは自動運転開始後は、基本的には、建機の挙動の監視だけを行えば良いため、複数台の建機を1人で動かすこともでき、省人化効果を期待されています。また、普段作業が行われない時間帯（例えば、夜間等）に連続して自動運転をさせることもとでき、それによって、工期全体を短くできる可能性も期待されています。

A-5. 安定的な自動運転と自動運転が有効な条件外におけるシームレスな手動操作

本システムは、リアルタイムな周辺環境認識の仕組みだけでなく、地山の形状や硬さを考慮した掘削操作が可能です。そのため、一定の範囲で環境の変化に対してロバストなシステムとなっており、条件のバリエーションやばらつきの多い建設現場においても安定的な自動運転が可能となっています。上記で対応できないイレギュラーな状況に遭遇した場合、手動操作に切り替え、人手によって状況を改善した上で、自動運転に切り替える運用を想定しています。本システムは、そうした運用に対応するために、簡単に自動運転から手動操作に、また、その逆に手動操作から自動運転に切り替えることができます。

また、今回開発した建機自動運転システムのユーザであるオリエンタル白石の技術本部の根岸氏からは「システムの画面が見やすく、直感的かつ簡単な操作で自動運転を実行できます。1人のオペレータでも、複数の建機を同時に自動で止まることなく動かし続けることができ、非常に便利です。今後は、現場への導入を推進すると同時に対応できる作業範囲を広げたり、より多くの建機を同時に動かしたりすることにチャレンジしていきたい」とご評価いただいております。

B. 開発組織

本実証では、顧客と密にコミュニケーションし開発の要件定義や実証を推進するソリューションチームと可視化システムを開発するソフトウェアエンジニアチームが連携し、ソフトウェアの開発と実証を行いました。特にソフトウェアエンジニアチームは多くのメンバーが外国籍でありグローバルなチームとなっています。

オリエンタル白石の方にニューマチックケーソン工法の歴史や自動運転の重要性をご説明いただくシーン。

本プロジェクトに関わるソリューションチームおよびソフトウェアエンジニアチームのメンバー。

ニューマチックケーソン工法と遠隔化・自動化・自律化

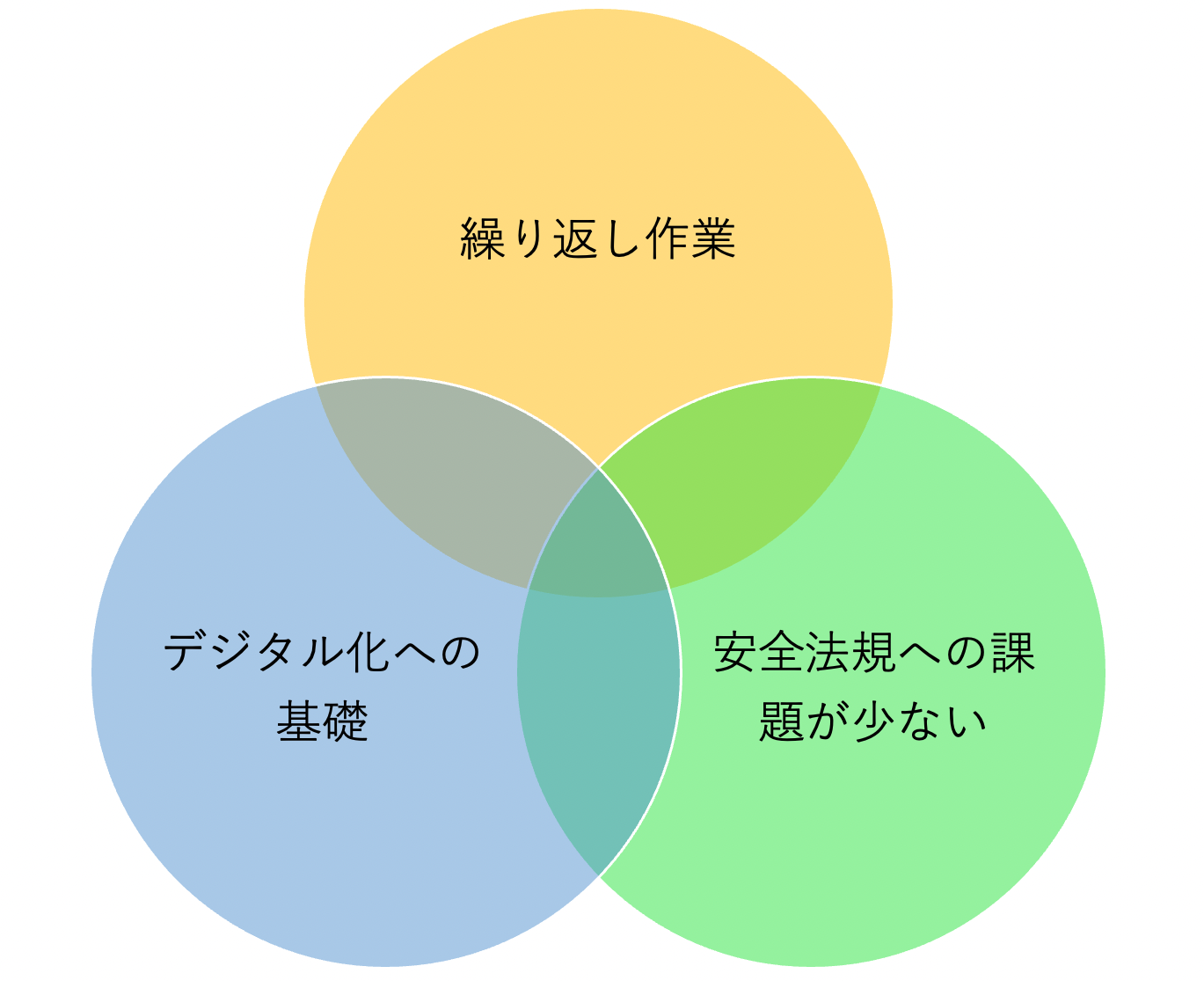

ニューマチックケーソン工法は、3つの点から自動化・自律化を推進する上で望ましい工法だと考えられます。
第一に、作業空間の気圧が高く多くの場合に遠隔施工が標準であるため、センサーやアクチュエータのデジタル化がなされており、自動化に向けた素地があります。第二に、作業空間内には原則として人が立ち入らないため、一般土工と比較し、自動運転時に安全を担保するハードルが低く、かつ、自動で動く産業用機械の作業半径に人が立ち入ってはならないとする労働安全衛生法の影響も少ないです。最後に、作業内容としても、地山の掘削と運搬、排土の繰り返しが多く、自動運転システムの導入により経済的な効用を得られやすいです。
これらのため、自動化・自律化の技術を実証し、実用化を進めていく上では、望ましい条件が整った工法だと考えられます。

今後の展望

今回開発した建機自動運転システムを今年度中に現場に導入し実運用を開始する予定です。今後も引き続き建機自動運転の実用化に向けたフロンティアを開拓していきたく考えています。
